REKORD GMP-CUBE Universalmühlen
Baugrößen 224 bis 630 (Rotor-Durchmesser in mm)

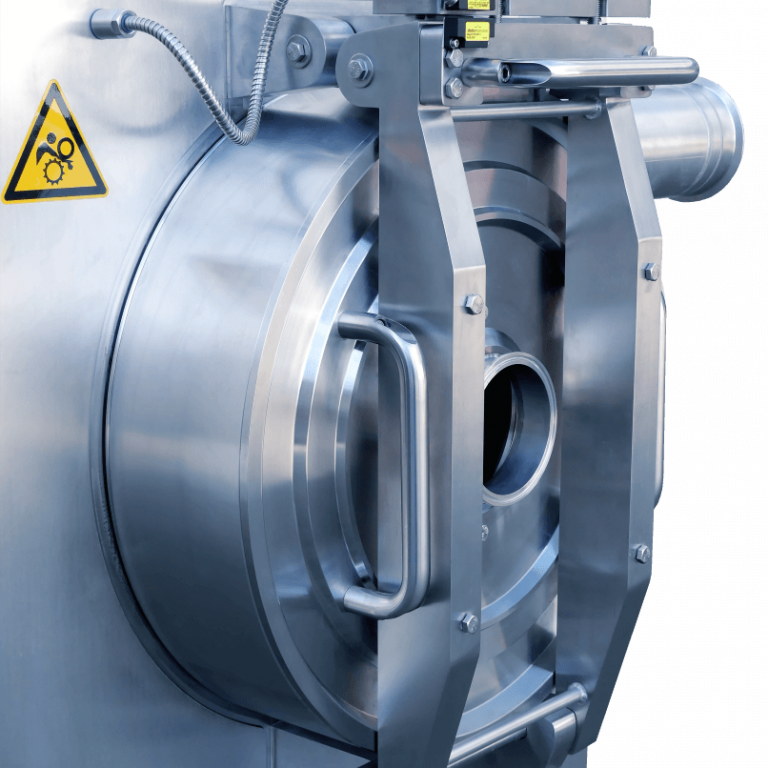

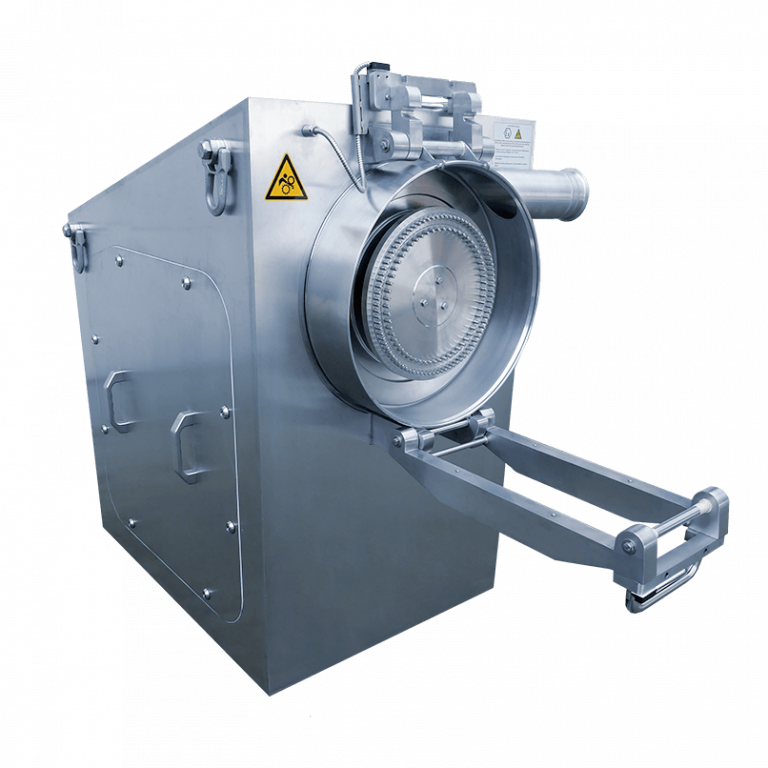

Die Baureihe REKORD 224 bis 630 ist eine Weiterentwicklung der bewährten Baureihe. Dabei wurden die Aspekte des Hygienic Design berücksichtigt. Dazu zählen die totraumfreie Gestaltung und leichte Zerlegbarkeit zur Reinigung, was im Bereich der pharmazeutischen sowie Nahrungsmittelindustrie unumgänglich ist. Je nach Baugröße kann das Mühlengehäuse komplett zerlegt werden, um die Einzelteile dem jeweilig validierten Reinigungsprozess zuzuführen.
Eine kompakte, staubdichte Antriebsverkleidung mit geneigten Flächen erleichtert den Reinigungsprozess der Produktionsumgebung.
Edelstahlausführung
druckstoßfest bis 10 bar (Ü) in jeder Baugröße
je nach Erfordernis mit automatischer Nachschmiereinrichtung der Lagerkörper, Temperaturüberwachung oder Schwingungsüberwachung
Dichtungswerkstoffe FDA-konform
je nach Erfordernis produktberührende Oberflächen
poliert Ra ≤ 0,8 µmstaubdichte Antriebsverkleidung
ausgelegt für Kryogenvermahlung (Kaltvermahlung)
|
Baugröße |

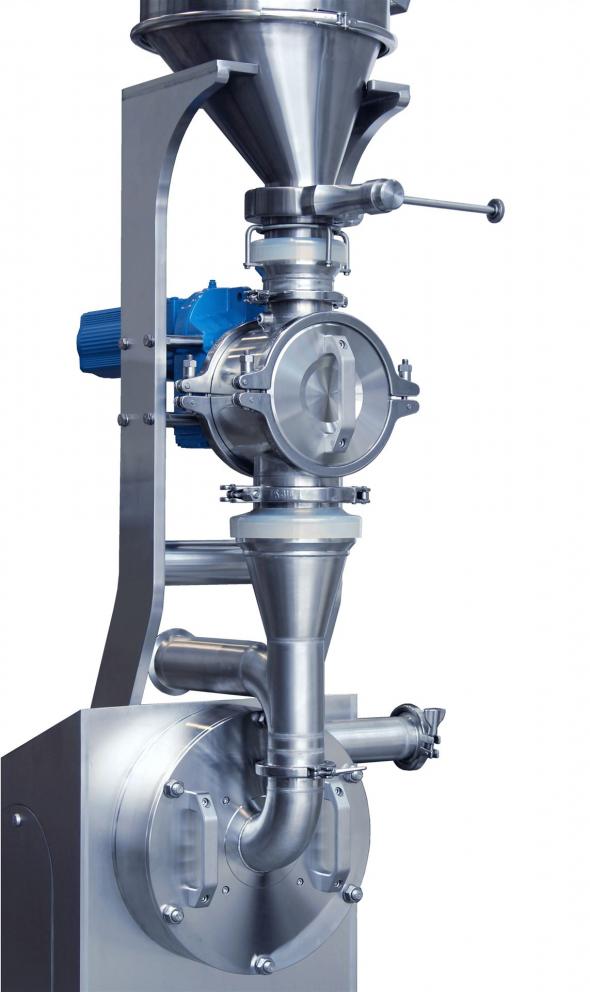

REKORD 224 |
REKORD 315 |
REKORD 450 |
REKORD 630 |
REKORD 630-2SSt |
|---|---|---|---|---|---|
|
max. Motorleistung [kW] |
15 |
37 |
75 |
160 |
160 |
|
Baugröße Rotor [mm] |
224 |
315 |
450 |
630 |
630 |
|
max. Umfangsgeschwindigkeit [m/s] |
200 |
210 |
176 |
180 |
180 |
|
max. Durchsatz [kg/h]¹ |
300 |
1000 |
2500 |
5000 |
7000 |
¹ Die Angaben zum maximalen Durchsatz sind produktabhängig und dienen nur der groben Orientierung. Eine produktspezifische Auslegung erfolgt in jedem Fall in unserem Zerkleinerungstechnikum.
Mahlelemente der Prallmühlen
Die jeweiligen, spezifischen Produkteigenschaften bestimmen den Einsatz der verschiedenen Mahlelemente. Es besteht auch die Möglichkeit, die REKORD-Mühlen wahlweise mit verschiedenen Mahlelementen zu bestücken. Beim Einsatz von Schlagnase und Turborotor kann die gewünschte Endkorngröße durch die Verwendung verschiedener Siebe beeinflusst werden. Je nach Erfordernis werden unsere REKORD-Mühlen mit nachfolgenden Mahlelementen ausgerüstet.
|

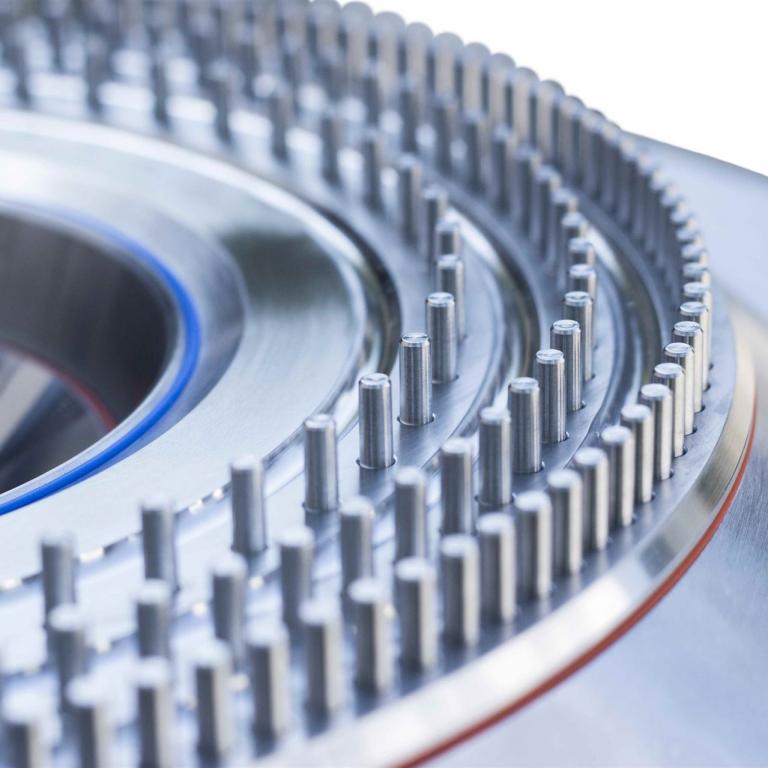

Schlagstiftrotor und -stator |
Schlagnasenrotor mit Siebrost und Mahlring |
Turborotor mit Siebrost |
Riffelscheibenrotor und -stator |
|---|---|---|---|
|
|
|
|
|
|
|
|
|
