Hammermühlen

Die Hammermühlen HM 142, HM 342 und HM 672 werden für die Zerkleinerung von weichen bis harten, zähen oder feuchten Stoffen eingesetzt. Sie arbeiten nach dem Prinzip der Schlag- und Prallwirkung. Die rotierenden Hämmer schlagen das Mahlgut in den Mahlraum. Wenn es die erforderliche Feinheit erreicht hat, verlässt das Mahlgut durch den Stab- oder Siebrost nach unten den Mahlraum. Die pendelnd aufgehängten Hämmer sind ein Überlastschutz bei großen oder sehr harten Mahlgutteilchen.

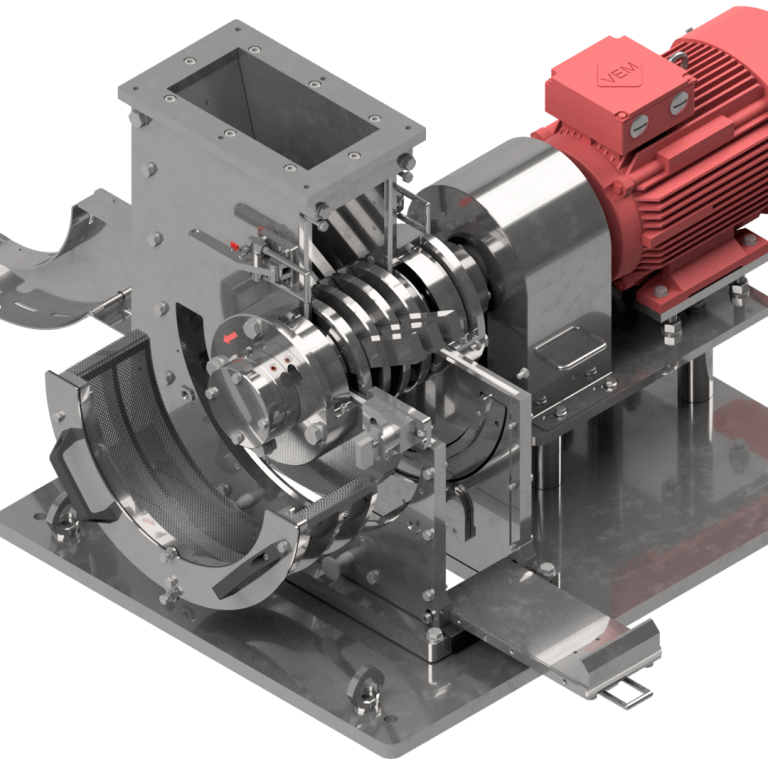

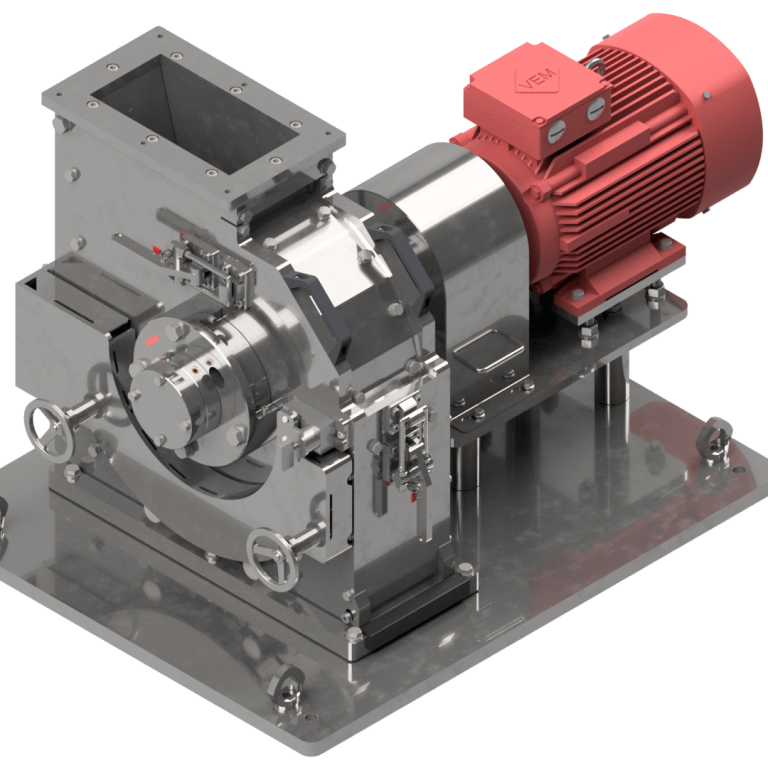

Je nach Produkteigenschaften und gewünschtem Zerkleinerungsergebnis können die Aggregate einfach seitlich mit unterschiedlichen Siebeinsätzen bestückt werden. Dabei stehen verschiedene Loch- und Stabsiebroste zur Verfügung. Die Gehäusefront ist mit einer komfortablen Entriegelung versehen, die den Zugang zur Hammerwelle zu Revisionszwecken ohne Spezialwerkzeug zügig ermöglicht. Die Hammermühlen sind für den Einzelbetrieb (Chargenproduktion) und zur Einbindung in Produktionslinien auslegbar.

Die JEHMLICH Hammermühlen sind in den Ausführungen Normalstahl und Edelstahl erhältlich.

Je nach Aufgabenstellung kann die Hammermühle außerdem mit den verschiedensten Produktaufgabe- und Produktentnahmeeinrichtungen ausgestattet werden.

Baugrößen der Hammermühlen

Baugröße

HM 142

HM 342

HM 672

Motorleistung

7,5 kW

max. 18,5 kW

max. 45 kW

Einlaufbreite

140 mm

340 mm

670 mm

Masse

ca. 300 kg

ca. 460 kg

ca. 650 kg

Kapazität

bis 10 t/h

bis 20 t/h

bis 40 t/h

Anwendungsgebiete der Hammermühlen

  • Vorzerkleinerung

  • Zerkleinerung von weichen bis harten, zähen oder feuchten Stoffen

  • Aufbereitung von Stoffen/Recycling

  • Laboranwendungen (Probenaufbereitung, Zerkleinerungsuntersuchungen)


Beispiel: Zerkleinerung von Steinsalz

Diese Hammermühle dient der Zerkleinerung von Steinsalz in einem Untertagebergbau. Dabei ist die Hammermühle direkt in die betreiberseitige Produktionsanlage integriert. Zur Vermeidung von Korrosion ist die Hammermühle vollständig aus Edelstahl gefertigt.

  • Baugröße: HM 671

  • Antriebsleistung: 30 kW

  • Betrieb am Frequenzumrichter bei 25-87 Hz

  • Aufgabematerial: Steinsalz

  • Ausführung in Edelstahl

  • Hammermühle in Edelstahl
  • Einlauf einer Hammermühle

Beispiel: Probenaufbereitung

Diese Hammermühle dient der Aufbereitung von feuchten und verklumpten Proben verschiedenster Art zur anschließenden Analyse. Eine handbetätigte Aufgabeklappe ermöglicht das sichere und chargenweise Aufgeben des Probenmaterials. Nach der Zerkleinerung wird das Material in auswechselbaren Mahlgutbehältern gesammelt.

Zusätzlich kann die Hammermühle mit einer Absaugung versehen werden, um einer Staubentwicklung entgegenzuwirken.

  • Baugröße: HM 341

  • Antriebsleistung: 7,5 kW

  • Betrieb am Frequenzumrichter bei 30-60 Hz

  • Aufgabegröße: Klumpen bis 150 mm

  • Endkorngröße: 0...3 mm

  • handbetätigte Aufgabeklappe

  • zwei auswechselbare Mahlgutbehälter je 70 l auf Rollwagen

  • Hammermühle

Beispiel: Gießereisand-Aufbereitung

Diese Hammermühle HM 671 dient der Zerkleinerung von Gusssand aus verlorenen Formen beim Sandformverfahren. Dadurch wird die Aufbereitung des Gussands zur Wiederverwendung ermöglicht. Die Hammermühle ist direkt in die betreiberseitige Produktionsanlage integriert.

  • Baugröße: HM 671

  • Antriebsleistung: 15 kW

  • Betrieb am Frequenzumrichter bei 20-60 Hz

  • Aufgabematerial: Gusssand

  • Hammermühle

Beispiel: Zerkleinerung von Keramik

Diese Hammermühle dient der Aufbereitung von feuchten und verklumpten Proben verschiedenster Art zur anschließenden Analyse. Eine handbetätigte Aufgabeklappe ermöglicht das sichere und chargenweise Aufgeben des Probenmaterials. Nach der Zerkleinerung wird das Material in auswechselbaren Mahlgutbehältern gesammelt.

Leicht auswechselbare Siebroste ermöglichen die Anpassung der Zerkleinerungsaufgabe an das jeweilige Probematerial.

  • Baugröße: HM 341

  • Antriebsleistung: 7,5 kW

  • Aufgabematerial: hochgebrannte Keramik; ca. 250x140x70 mm

  • Durchsatz: ca. 1 t/h

  • Endkorngröße: ca. 95% < 4 mm

  • handbetätigte Aufgabeklappe

  • zwei auswechselbare Mahlgutbehälter je 70 l auf Rollwagen

  • Staubabsaugung

  • Hammermühle

Beispiel: Vorzerkleinerung

Diese Hammermühle dient der Vorzerkleinerung von Rentiergeweih zur anschließenden Feinstzerkleinerung mit einer REKORD C Turbomühle. Ein handbetätigter Aufgabeschieber ermöglicht das Aufgeben der Rentiergeweih-Stücke. Nach der Zerkleinerung wird das Material über eine pneumatische Förderung zur Mühle REKORD C transportiert.

  • Baugröße: HM 671

  • Antriebsleistung: 11 kW

  • Aufgabematerial: Rentiergeweih, gesägt auf 300 mm

  • Endkorngröße: 0...10 mm

  • handbetätigter Aufgabeschieber

  • Geweihmahlanlage
  • Rentiergeweih zur Zerkleinerung in einer Hammermühle
  • Rentiergeweih nach Hammermühle
