Zuckermühlen - Zuckermahlanlagen

JEHMLICH REKORD Zuckermühlen und integrierte Zuckermahlanlagen mit Puderzucker-Pufferbehälter sind industrielle Systeme zur Herstellung hoher Puderzuckerqualitäten. Das Anlagendesign sichert eine kühle Vermahlung des Zuckers im automatischen Dauer- oder Chargenbetrieb. Die Puderzuckerprodukte erreichen je nach Kundenspezifikation hohe Feinheitsgrade von D90 ≤ 18μm bis zu Standard-Qualitäten von D90 ≤ 75 μm oder gröber. Die Produktzuführung kann pneumatisch, aus Silo, Big Bags oder Säcken erfolgen. Unsere kompakten Systeme verfügen über integrierte Pufferbehälter mit Rührwerk und Austragsschnecke, um zu jedem Zeitpunkt die benötigte Menge Puderzucker zur Verfügung zu stellen. Unsere Systeme werden in ATEX-Konformität (2014/34/EU) ausgeliefert. Wir bieten Ihnen darüber hinaus individuelle Ausführungen für Ihre speziellen Feinheits- und Durchsatzziele an.

Verfügbare Ausführungen

Typ

REKORD A

REKORD B Kompakt

REKORD B

REKORD C

REKORD D

REKORD D-2SSt

Max. Durchsatz [kg/h]

300

600

1200

2000

3000

6000

Standard-Produktfeinheit (D90)

75 µm

75 µm

75 µm

75 µm

75 µm

75 µm

Maximal erreichbare Feinheit (D90)

18 µm

75 µm

18 µm

18 µm

18 µm

18 µm

Standardelemente und Konfigurationsmöglichkeiten

Puderzucker-Pufferbehälter, 200 Liter (netto) mit Rührwerk und Austragsschnecke, ATEX-Ausführung
Puderzucker-Pufferbehälter, 1500 Liter (netto) mit Rührwerk und Austragsschnecke, ATEX-Ausführung
Kristallzucker-Zuführung kontinuierlich (Silo, pneumatisch), optional mit Allmetall- oder Magnetabscheider
Kristallzucker-Zuführung chargenweise (Säcke, Big Bags) mit ergonomischer Sackentleervorrichtung inkl. Schutzsieb und Magnetabscheider
Puderzuckeraustrag kontinuierlich in pneumatische Förderanlagen
Puderzuckeraustrag chargenweise in Säcke/Big Bags/Mischer/andere
Puderzuckeraustrag mit kalibriertem Wiegesystem für Rezepturanwendungen
Explosionsschutz / ATEX Konformität (2014/34/EU)
SIEMENS-Steuerung und Energieeffizienz-Antriebe

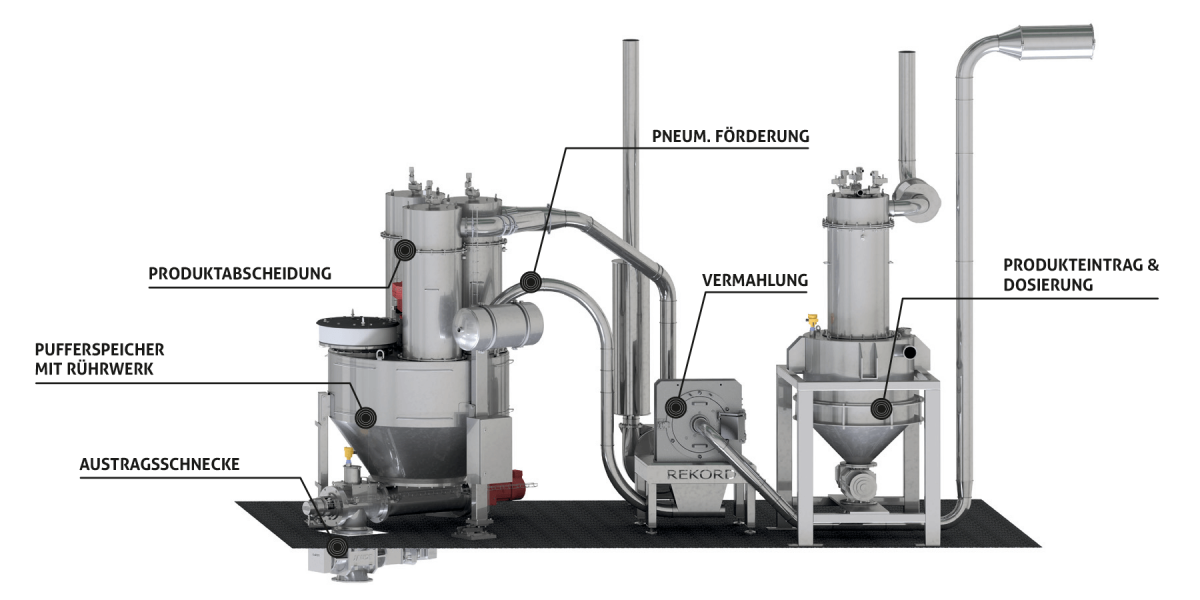

Standard Konfigurationen: integrierte REKORD Zuckermahlanlagen

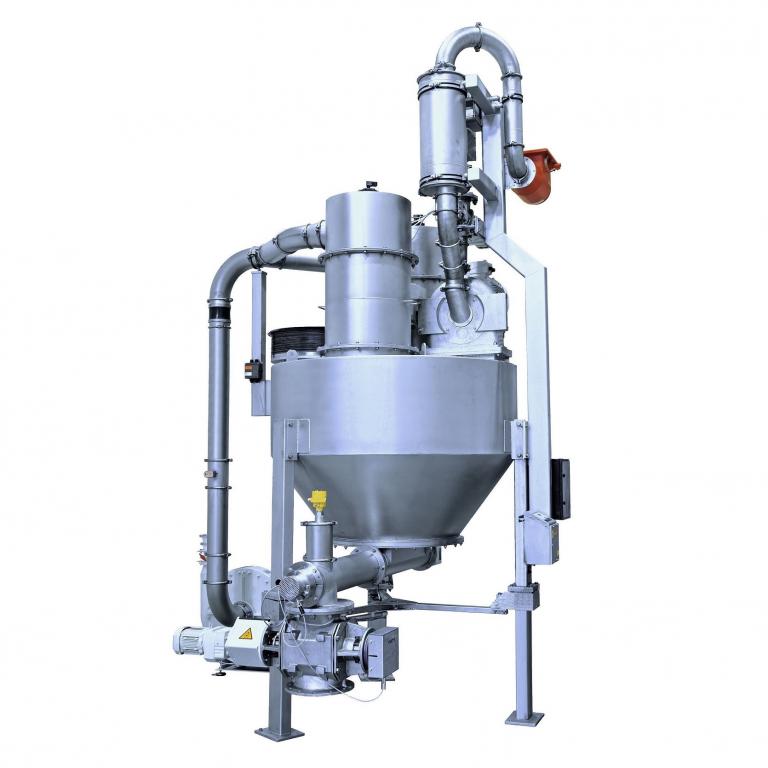

Typ REKORD BT/B-SSt-ex

Flexible Hochleistungs-Mahlanlage zur Produktion von bis zu 1200 kg/h feinen Puderzuckers.

Integriertes Puffervolumen von 200 oder 1500 Liter mit Rührwerk und Austragsschnecke.

Funktionale Komponenten

  • Dosier-Zellenradschleuse (ATEX-Schutzsystem) und optionaler Allmetallabscheider

  • Integrierte REKORD B Turbomühle oder Stiftmühle

  • Puderzucker-Puffervolumen: 200 oder 1500 Liter

  • Pufferbehälter mit Rührwerk zur Erhaltung der Fließfähigkeit des Puderzuckers

  • Austragsschnecke zur bedarfsgenauen Entnahme des Puderzuckers

  • ATEX-Zellenradschleuse für Austrag in pneumatische Linie oder Sackabfüllung

  • Füllstandsüberwachung und/oder Verwiegung

  • Mahlluftabführung für kühle Zuckervermahlung bei hohen Feinheitsanforderungen < 100 µm

  • Produktabscheidung mit automatischer Pulse-Jet Filterabreinigung

  • Auslegung im Umluftbetrieb für Feinheitsanforderungen > 100 µm

Technische Daten

  • Betriebsmodus: Chargenproduktion oder kontinuierliche Produktion

  • Kapazität: bis zu 1200 kg/h

  • Standard-Produktkorngröße: 90 % ≤ 75 µm

  • Feinste erreichbare Produktkorngröße: 90 % ≤ 18 µm

  • Anschlussleistung: ca. 29 kW; 3~ 400 V; 50 Hz

  • Installation in ATEX Zonen 21, 22

  • Steuerung: SIEMENS S7

  • Zuckermahlanlage in Edelstahl

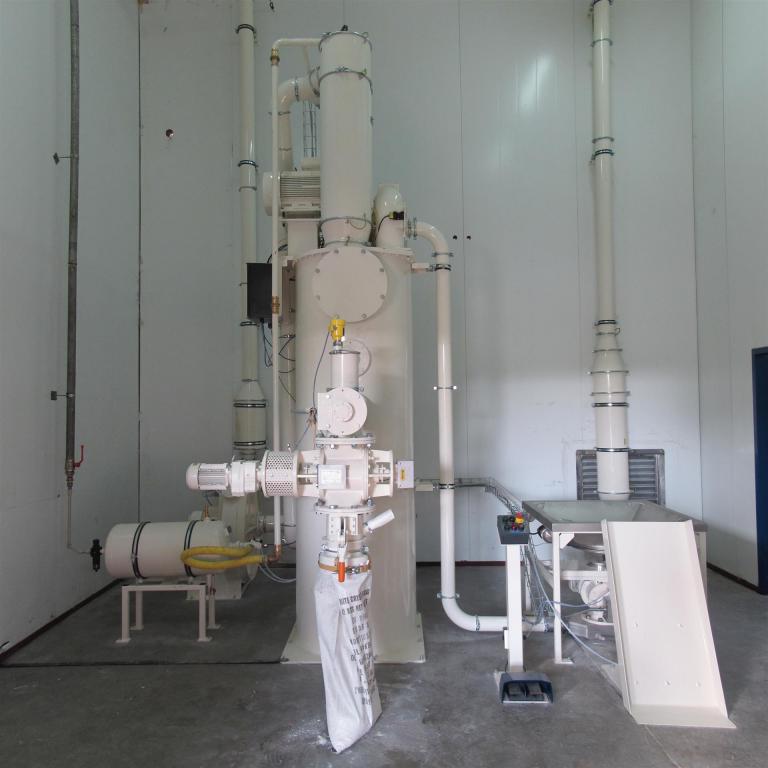

  • Zuckermahlanlage REKORD BT-ex
Firmenlogo Dozitek

Wir sind mit der Qualität der gelieferten JEHMLICH Maschinen äußerst zufrieden und werden JEHMLICH Mahlanlagen in unseren zukünftigen Projekten einsetzen.

Yury Kishchenko / Chief Process Engineer of Dosing System Development, Dozitek LLC., Russland

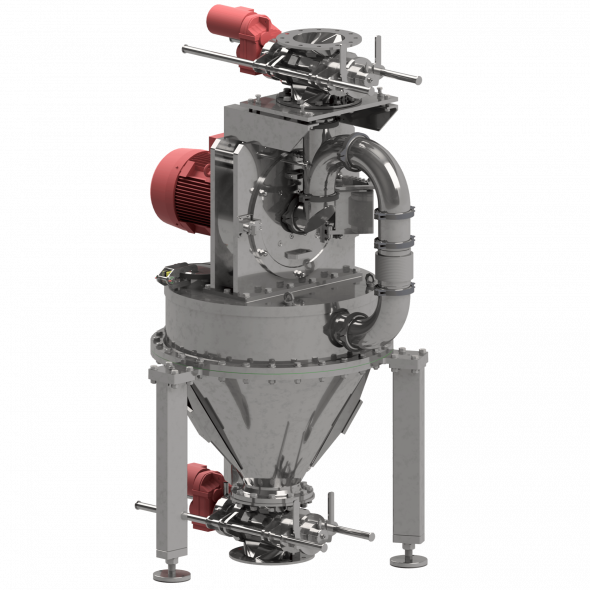

Typ Kompaktmahlanlage REKORD B-ex

Kompaktes Mahlsystem im Umluftbetrieb für kleinere Produktionsmengen bis 600 kg/h. Der Austrag kann in pneumatische Fördersysteme, in Säcke oder in mobile Container erfolgen.

Die Anlage ist ATEX-konform ausgelegt und druckstoßfest bis 10 bar (Ü).

Funktionale Komponenten

  • Dosier-Zellenradschleuse (ATEX-Schutzsystem) und optionaler Allmetallabscheider

  • Integrierte REKORD B Stiftmühle

  • Umluftbetrieb ohne Mahlluftabführung und Filter

  • ATEX-Zellenradschleuse für Austrag in pneumatische Linie oder Sackabfüllung

  • Puderzucker-Sammelbehälter oder Sackbefüllung für die Chargenprodution

Technische Daten

  • Betriebsmodus: Chargenproduktion oder kontinuierliche Produktion

  • Kapazität Kontinuierlich: bis zu 600 kg/h; Kapazität Chargenproduktion: bis zu 400 kg/h

  • Standard-Produktkorngröße: 90 % ≤ 75 µm

  • Anschlussleistung: 15,5 kW; 3~ 400 V; 50 Hz

  • Installation in ATEX Zonen 21, 22

  • Steuerung SIEMENS S7

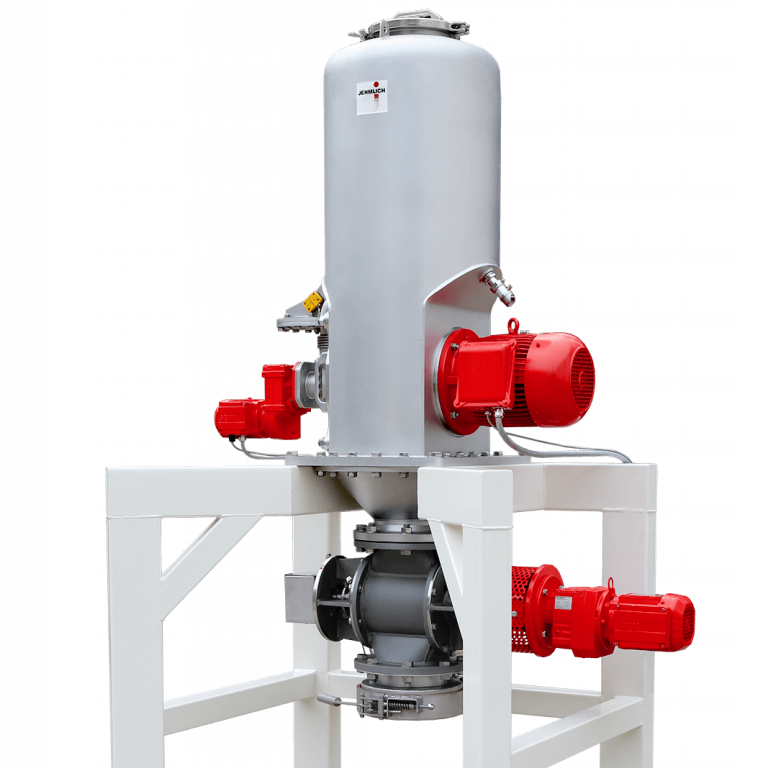

  • Kompaktmühle REKORD B-ex

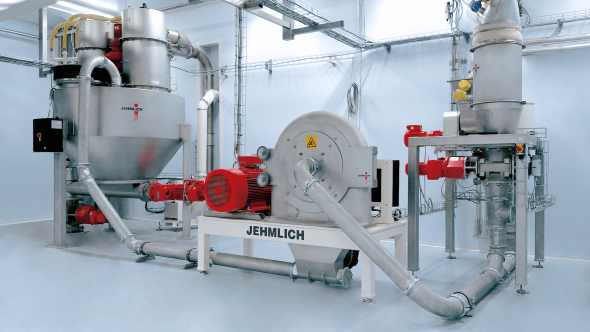

Typ REKORD D-SSt-ex

Flexible Hochleistungs-Mahlanlage zur Produktion von bis zu 3000 kg/h feinen Puderzuckers.

Integriertes Puffervolumen von 1500 Liter mit Rührwerk und Austragsschnecke.

Funktionale Komponenten

  • Dosier-Zellenradschleuse (ATEX-Schutzsystem) und optionaler Allmetallabscheider

  • Integrierte REKORD D Turbomühle oder Stiftmühle

  • Puderzucker-Puffervolumen: 1500 Liter

  • Pufferbehälter mit Rührwerk zur Erhaltung der Fließfähigkeit des Puderzuckers

  • Austragsschnecke zur bedarfsgenauen Entnahme des Puderzuckers

  • ATEX-Zellenradschleuse für Austrag in pneumatische Linie oder Sackabfüllung

  • Füllstandsüberwachung und/oder Verwiegung

  • Mahlluftabführung für kühle Zuckervermahlung bei hohen Feinheitsanforderungen < 100 µm

  • Produktabscheidung mit automatischer Pulse-Jet Filterabreinigung

  • Auslegung im Umluftbetrieb für Feinheitsanforderungen > 100 µm

Technische Daten

  • Betriebsmodus: Chargenproduktion oder kontinuierliche Produktion

  • Kapazität: bis zu 3000 kg/h

  • Standard-Produktkorngröße: 90 % ≤ 75 µm

  • Feinste erreichbare Produktkorngröße: 90 % ≤ 18 µm

  • Anschlussleistung: 45 kW; 3~ 400 V; 50 Hz

  • Installation in ATEX Zonen 21, 22

  • Steuerung SIEMENS S7

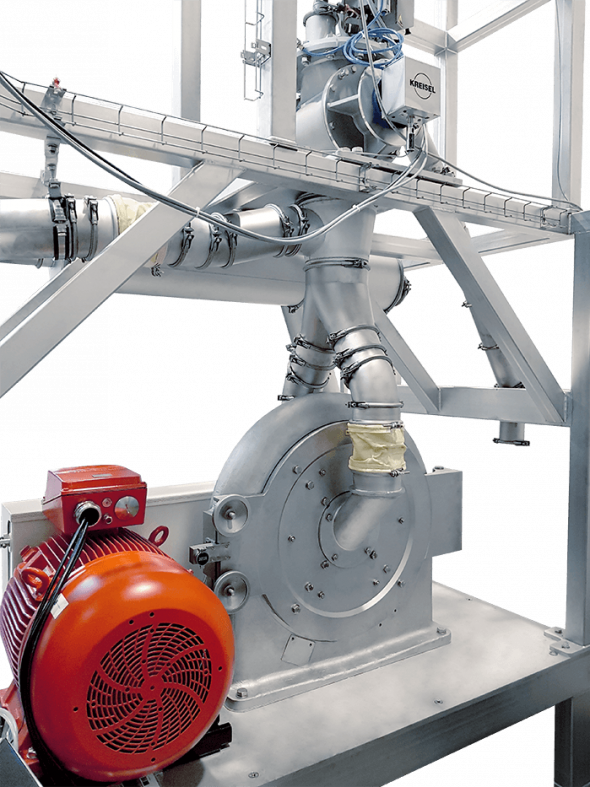

Typ REKORD D-2SSt-ex

Flexible Hochleistungs-Mahlanlage zur Produktion von bis zu 6000 kg/h feinen Puderzuckers.

Integriertes Puffervolumen von 1500 Liter mit Rührwerk und Austragsschnecke.

Funktionale Komponenten

  • Dosier-Zellenradschleuse (ATEX-Schutzsystem) und optionaler Allmetallabscheider

  • Integrierte REKORD D-2SSt Turbomühle oder Stiftmühle

  • Puderzucker-Puffervolumen: 1500 Liter

  • Pufferbehälter mit Rührwerk zur Erhaltung der Fließfähigkeit des Puderzuckers

  • Austragsschnecke zur bedarfsgenauen Entnahme des Puderzuckers

  • ATEX-Zellenradschleuse für Austrag in pneumatische Linie oder Sackabfüllung

  • Füllstandsüberwachung und/oder Verwiegung

  • Mahlluftabführung für kühle Zuckervermahlung bei hohen Feinheitsanforderungen < 100 µm

  • Produktabscheidung mit automatischer Pulse-Jet Filterabreinigung

  • Auslegung im Umluftbetrieb für Feinheitsanforderungen > 100 µm

Technische Daten

  • Betriebsmodus: Chargenproduktion oder kontinuierliche Produktion

  • Kapazität: bis zu 6000 kg/h

  • Standard-Produktkorngröße: 90 % ≤ 75 µm

  • Feinste erreichbare Produktkorngröße: 90 % ≤ 18 µm

  • Anschlussleistung: ca. 80 kW; 3~ 400 V; 50 Hz

  • Installation in ATEX Zonen 21, 22

  • Steuerung SIEMENS S7


Zuckermühlen zur Integration

Edelstahl-Turbomühle REKORD C

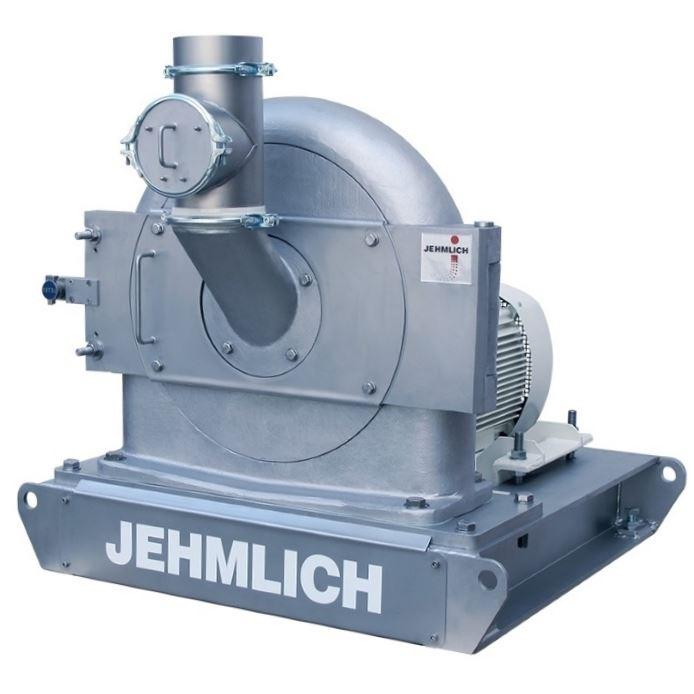

Zuckermühle Typ REKORD C

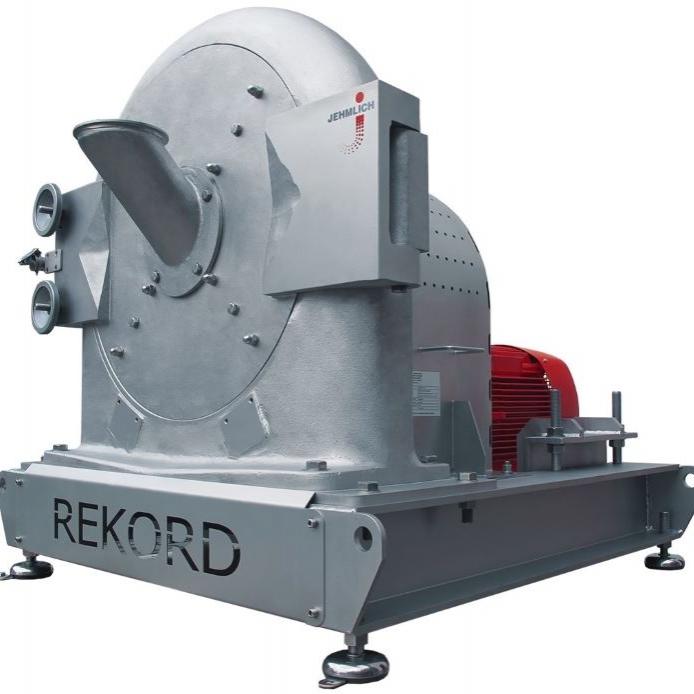

Zuckermühle Typ REKORD D

Kompaktmühle REKORD B-ex

Kompaktmühle REKORD B-ex
